Le tuyau UPVC est rigide, durable et largement utilisé dans les systèmes d'approvisionnement en eau, de drainage, de conduits et de tuyaux industriels en plastique. Cette rigidité est utile en service, mais elle rend également l'usinage final plus exigeant. Un enfile-tuyau et un coupe-tuyau UPVC doivent maintenir le tuyau en toute sécurité, couper le filetage proprement et éviter les fissures ou les écailles à l'extrémité du tuyau.
Contrairement aux matériaux de tuyaux flexibles, l'UPVC ne pardonne pas les mauvais réglages des outils. Si la fraise est émoussée, si l'avance est trop agressive ou si le tube est mal soutenu, le filetage peut présenter des bords rugueux, une profondeur inégale ou des dommages locaux. Pour la production industrielle, ces problèmes réduisent la qualité de l’assemblage et créent des rebuts inutiles.

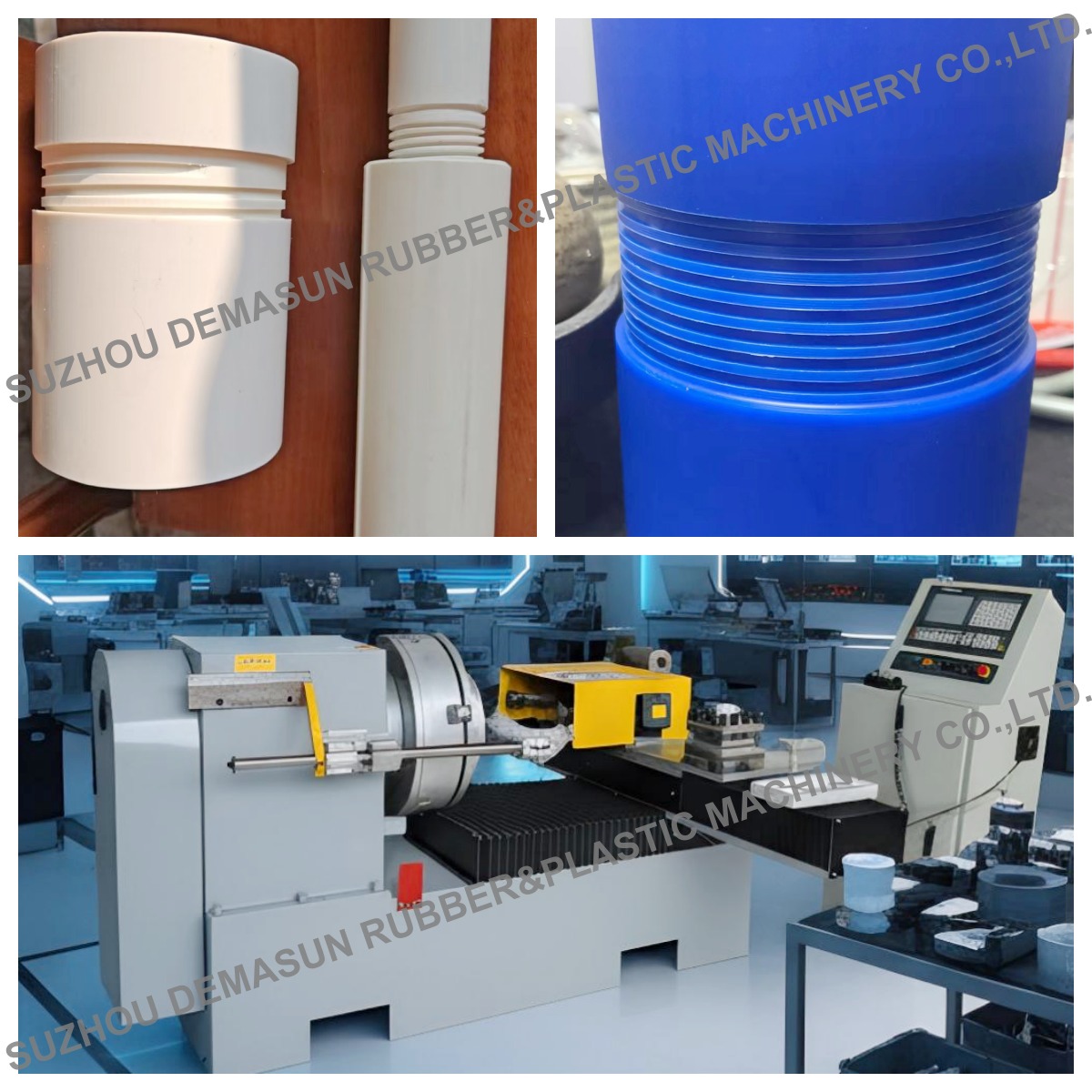

Une machine à fileter les tuyaux contrôlée par CNC peut aider à créer des filetages internes ou externes reproductibles sur les tuyaux UPVC et autres tuyaux en plastique. DEMASUN recommande un équipement approprié en fonction de la taille du tuyau, de la longueur du tuyau, du type de filetage et des exigences de production du client.
L'UPVC est du chlorure de polyvinyle non plastifié. Il est plus dur et plus rigide que de nombreux matériaux de tuyaux en plastique flexibles. Cela lui confère une bonne stabilité de forme, mais cela signifie également que le processus de découpe doit être soigneusement contrôlé. Le coupe-fil doit retirer la matière proprement plutôt que de forcer ou de déchirer l'extrémité du tuyau.
Étant donné que l'UPVC peut s'écailler dans de mauvaises conditions de coupe, la géométrie de la fraise et la vitesse d'avance sont importantes. Une broche stable, un tranchant tranchant et un tube bien soutenu aident à produire un filetage plus propre. La rigidité de la machine est également importante car les vibrations peuvent apparaître directement sur la surface du filetage.
Les acheteurs ne doivent pas supposer qu’un coupe-tube en plastique général convient automatiquement aux tuyaux filetés UPVC. Le filetage nécessite un mouvement plus précis qu’une simple coupe d’extrémité.
Les tuyaux UPVC peuvent nécessiter des filetages internes, des filetages externes ou les deux, selon la méthode de connexion finale. Le filetage interne nécessite un accès à l'outil à l'intérieur de l'alésage du tuyau. Le tuyau doit être centré pour que le filetage interne reste concentrique. Le filetage externe nécessite un support extérieur stable et un serrage qui n'endommage pas la surface du tuyau.
Lorsque les deux types de filetage sont requis, la conception de la machine devient plus complexe. La disposition des outils, la position de serrage et la séquence du processus doivent être discutées au stade du projet. Un client doit fournir le raccord, le dessin de filetage ou un échantillon de tuyau correspondant afin que le fournisseur de la machine puisse comprendre l'état de l'assemblage final.
La longueur des tuyaux a une influence majeure sur la conception de la machine. Une courte section de tuyau UPVC peut être manipulée avec un luminaire compact. Un long tuyau a besoin de plus de support. Sans support, le tuyau peut s'affaisser ou vibrer, ce qui rend le filetage inégal.
La machine peut nécessiter un espace de chargement étendu, des supports à rouleaux, des butées de positionnement ou un châssis plus long. Si la longueur du tuyau varie considérablement, les supports réglables deviennent importants. Si la conduite est lourde ou peu maniable, le chargement semi-automatique peut s'avérer insuffisant et une solution de manutention plus automatisée peut être envisagée.
C'est pourquoi DEMASUN ne considère pas le diamètre des tuyaux comme seul facteur de sélection. La taille et la conception de la machine sont fortement liées à la longueur du tuyau, à la position du filetage et au flux de production.
Le contrôle CNC est précieux car le filetage UPVC bénéficie d'un mouvement reproductible. Le mouvement programmé de l'outil peut contrôler la longueur du filetage, la vitesse d'avance, la trajectoire de coupe et la position de retour. Une fois les bons paramètres testés, ils peuvent être enregistrés pour la production par lots.
Pour les équipements semi-automatiques, la commande CNC peut gérer le processus pendant que l'opérateur s'occupe du chargement et du déchargement. Pour les équipements entièrement automatiques, la commande CNC peut fonctionner avec des mécanismes d'alimentation, de serrage, de coupe, de filetage et de déchargement.
Le choix dépend du volume de production. Si une usine produit de nombreuses tailles de tuyaux UPVC en lots plus petits, l'équipement semi-automatique peut être plus facile à gérer. Si une usine fonctionne de manière continue, une automatisation complète peut améliorer l’efficacité du travail.
Le filetage crée des copeaux. Si des copeaux restent à proximité de la fraise ou à l'intérieur du tuyau, ils peuvent rayer la surface ou interférer avec le profil du filetage. Les copeaux UPVC peuvent être coupants et doivent être retirés en toute sécurité. La disposition de la machine doit permettre un nettoyage facile sans obliger les opérateurs à se trouver dans des positions inconfortables.
Le contrôle des bavures est également important. Une extrémité de tuyau filetée ne doit pas contenir de matériau lâche qui affecte l'engagement du raccord. Si des bavures apparaissent souvent, la cause peut être l'usure de la fraise, une mauvaise avance, un mauvais support ou une vitesse inadaptée. Un petit ajustement peut faire une grande différence dans la qualité finale.
Un filetage UPVC peut être nécessaire après l'extrusion, la découpe, le refroidissement, l'inspection ou la préparation spéciale des extrémités. Un enfileur doit être placé là où la manipulation des tuyaux est pratique. Si le tuyau provient directement d’une chaîne de production, la méthode de transfert doit protéger l’extrémité du tuyau. Si le tuyau est traité hors ligne, les opérateurs ont besoin d'un espace de chargement sécurisé.
L'équipement de production associé de DEMASUN comprend Ligne d'extrusion de granulés PVC WPC, Tête de filière d'extrusion de tuyaux en plastique , et de lignes d'extrusion de tuyaux en PEHD . Solutions Ces systèmes appartiennent à une fabrication de tuyaux en plastique plus large, tandis que le filetage UPVC se concentre sur la finition précise des extrémités après la formation du tuyau.
Informations nécessaires |
Raison |
|---|---|
Diamètre extérieur et intérieur |
Définit l'accès aux appareils et aux outils |
Épaisseur de paroi |
Protège contre les fils faibles ou trop coupés |
Plage de longueur de tuyau |
Décide de la conception du châssis de la machine et du support |
Type et sens du filetage |
Détermine l'outillage et le chemin CNC |
Filetage interne ou externe |
Modifie la disposition des broches et des outils |
Volume de production |
Prend en charge la sélection semi-automatique ou entièrement automatique |
Ajustement assorti |
Permet des tests d'assemblage réels |
Un enfileur de tuyaux UPVC semi-automatique est pratique lorsque les commandes changent souvent. L'opérateur peut ajuster le luminaire, charger le tuyau et sélectionner le programme. La machine gère le cycle de coupe avec commande CNC. Cela réduit la dépendance de l’opérateur tout en gardant la flexibilité.
Cette conception peut également être plus facile à entretenir car le système de manutention est plus simple. Pour les ateliers qui fabriquent des longueurs de tuyaux personnalisées ou des styles de filetage mixtes, l'équipement semi-automatique peut être un choix judicieux.
Un enfile-tuyau et un coupe-tuyau UPVC entièrement automatiques sont utiles lorsque le même produit est utilisé à plusieurs reprises. Le chargement, le serrage, la coupe, le filetage et le déchargement automatiques réduisent le travail et améliorent la cohérence du cycle.
Cependant, l'automatisation complète doit être sélectionnée après avoir vérifié l'espace, la longueur des tuyaux, la direction d'alimentation des tuyaux et les dispositifs de sécurité. Plus le système devient automatique, plus la planification précoce de l’aménagement est importante.
Les tuyaux UPVC peuvent être résistants à l'usage mais sensibles à un mauvais usinage à l'extrémité du tuyau. De petites fissures peuvent commencer à la racine du filetage ou au niveau d'un bord rugueux. Ces fissures peuvent ne pas être évidentes lors de la production, mais elles peuvent se développer lors de l'installation ou du chargement sous pression. Un processus de filetage minutieux réduit ce risque en contrôlant l'affûtage de l'outil, la pression de coupe et le support du tuyau.
L'extrémité du tuyau doit être inspectée après un essai de coupe. Les opérateurs doivent rechercher des marques de contrainte blanches, des petits éclats, des bords fendus et des racines de filetage inégales. Si ceux-ci apparaissent, la réponse n’est pas toujours une machine plus lente. La véritable cause peut être la géométrie de la fraise, la pression du dispositif, la température du tuyau ou la longueur non supportée. Une machine correctement conçue donne à l’équipe de production suffisamment de contrôle pour ajuster ces facteurs.
Pour les tuyaux rigides, il est également important d’éviter les chocs soudains lors du chargement. Si de longs tuyaux heurtent le luminaire ou s'arrêtent trop fort, l'extrémité du tuyau peut être endommagée avant le début du filetage. Les supports à rouleaux, l'alimentation contrôlée et les guides de chargement clairs aident à protéger le tuyau.
Les colliers standard peuvent ne pas convenir à tous les tuyaux UPVC. Les tuyaux à paroi mince, les surfaces extérieures brillantes, les limites d'ovalité spéciales et les longues longueurs de tuyaux peuvent nécessiter des luminaires personnalisés. Le dispositif doit répartir la pression uniformément et maintenir le tuyau rond pendant la coupe. Si le tuyau devient légèrement ovale sous le serrage, le filetage peut quand même se produire, mais la qualité du raccordement peut en souffrir.
Les montages personnalisés sont également utiles lorsque la même machine doit traiter plusieurs tailles de tuyaux approuvées. Le changement de pièces, les butées réglables et les paramètres marqués peuvent réduire les erreurs de l'opérateur. En usine, un luminaire ne doit pas seulement maintenir le tuyau ; cela devrait aider les opérateurs à répéter la configuration correcte à chaque fois.
Le filetage des tuyaux UPVC nécessite une coupe stable, car les tuyaux en plastique rigide peuvent s'écailler, se fissurer ou présenter une mauvaise qualité de filetage si la machine n'est pas adaptée au matériau. Le bon fileteur et le bon coupeur doivent contrôler le support du tuyau, le serrage, le parcours de l'outil, l'élimination des copeaux et l'inspection du filetage.
DEMASUN peut concevoir ou recommander des machines à fileter les tuyaux semi-automatiques et entièrement automatiques à commande CNC en fonction du diamètre du tuyau, de la longueur du tuyau, du matériau et des exigences de filetage. Pour les fabricants travaillant avec des tuyaux UPVC, PVC, PE ou PPR, la meilleure machine est celle construite autour des spécifications réelles des tuyaux et du flux de production.
