PVC-Rohre werden häufig verwendet, da sie steif, stabil, einfach zu installieren und für viele Wasser-, Abwasser-, Stromleitungs- und Industrierohrsysteme geeignet sind. Wenn PVC-Rohre ein Gewindeende benötigen, können sich Produktionsteams nicht auf den Rohschnitt oder die Handbearbeitung verlassen. Das Rohrende muss quadratisch, zentriert und mit einem wiederholbaren Gewindeprofil bearbeitet sein. Hier kommt einer Einfädel- und Schneidemaschine für PVC-Rohre eine große Bedeutung zu.

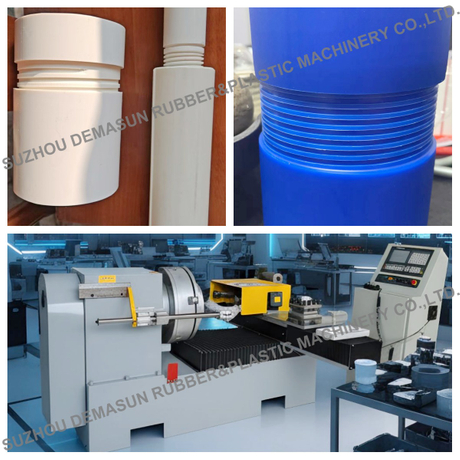

Ein CNC-gesteuerter Einfädler hilft Herstellern, Rohrenden mit gleichmäßiger Bewegung und kontrolliertem Schneiden zu bearbeiten. Sie kann je nach Rohrspezifikation des Kunden für das Innengewindeschneiden, das Außengewindeschneiden oder das kombinierte Schneiden und Gewindeschneiden von Rohren ausgelegt werden. Bei DEMASUN-Projekten hängt der endgültige Maschinenvorschlag vom Rohrdurchmesser, der Rohrlänge, der PVC-Formulierung, dem Gewindetyp und der erwarteten Produktionskapazität ab.
In diesem Artikel wird erläutert, wie Käufer CNC-Geräte für die PVC-Rohrproduktion auswählen können, ohne sich auf allgemeine Katalogbegriffe einzulassen. Das Kernwort in vielen Einkaufslisten ist CNC-Kunststoffrohr-Gewindemaschine, aber die eigentliche Entscheidung muss auf den Anwendungsdetails basieren.
PVC lässt sich leichter bearbeiten als viele Metalle, erfordert jedoch dennoch eine ordnungsgemäße Kontrolle. Zu viel Klemmkraft kann Spuren hinterlassen oder dünnwandige Rohre verformen. Zu geringe Klemmkraft kann zum Abrutschen führen. Zu hoher Werkzeugdruck kann zu abgebrochenen Gewindekanten führen. Eine schlechte Spanabfuhr kann die Rohroberfläche zerkratzen oder die Gewindegenauigkeit beeinträchtigen.
Ein guter Einfädler für PVC-Rohre kombiniert stabile Klemmung, Positionierung des Rohrendes, Steuerung des Werkzeugvorschubs, Spindelsteuerung und sicheren Schutz. Die CNC-Steuerung ist wertvoll, da sie die Wiederholbarkeit des Bewegungspfads ermöglicht. Anstatt sich nur auf die manuelle Einstellung zu verlassen, kann die Maschine ein definiertes Programm für Fadenlänge, Vorschubgeschwindigkeit und Schnittbewegung ausführen.
Die Herstellung von PVC-Rohren umfasst häufig mehrere nachgelagerte Endbearbeitungsschritte. Einige Rohre müssen gemufft werden. Einige benötigen eine Perforation. Einige erfordern Biegen, Schlitzen oder Schneiden der Enden. Das Threading sollte als Teil dieses Arbeitsablaufs und nicht als isolierter Prozess geplant werden.
Der Lieferant benötigt genaue Rohrdaten. Beginnen Sie mit Außendurchmesser, Innendurchmesser, Wandstärke, Materialqualität, Rohrlänge, Oberflächenanforderungen und ob das Rohr starr oder leicht flexibel ist. Definieren Sie dann das Gewinde: Innengewinde oder Außengewinde, Gewindelänge, Steigung, Tiefe, Startposition, Toleranzanforderung und ob beide Rohrenden bearbeitet werden müssen.
Besondere Aufmerksamkeit verdient die Rohrlänge. Wenn das Rohr kurz ist, kann die Handhabung einfach sein. Wenn das Rohr lang ist, benötigt die Maschine möglicherweise verlängerte Stützen, Rollen und eine stabile Ausrichtung, um Vibrationen zu verhindern. Je länger das Rohr ist, desto wichtiger ist es, die Mittellinie des Rohrs mit der Schnittachse auszurichten.
Viele Käufer senden nur den Nenndurchmesser, beispielsweise 32 mm oder 110 mm, aber das reicht nicht aus. Zwei Rohre mit demselben Nenndurchmesser können unterschiedliche Wandstärken, Materialverhalten oder Anwendungsstandards aufweisen. Für einen korrekten Maschinenvorschlag sind Muster oder Zeichnungen erforderlich.
Die CNC-Steuerung hilft dem Einfädler, einen programmierten Bewegungspfad zu wiederholen. Dies ist nützlich, wenn in Chargen dieselbe Rohrgröße hergestellt wird. Es trägt auch dazu bei, die Abweichungen zwischen den Betreibern zu reduzieren. Sobald der Prozess getestet und gespeichert ist, können Bediener das Rohr laden, das richtige Programm auswählen und den Zyklus mit stabilen Einstellungen ausführen.
Ein halbautomatischer CNC-Rohreinfädler überlässt das Be- und Entladen der Rohre normalerweise dem Bediener. Die Maschine übernimmt das Spannen, Bewegen und Schneiden gemäß dem Steuerprogramm. Diese Struktur eignet sich für Werkstätten, in denen die Größe häufig wechselt.
Ein vollautomatischer CNC-Rohreinfädler kann automatische Zuführung, Positionierung, Klemmung, Gewindeschneiden, Entladung und Zyklusüberwachung umfassen. Es eignet sich für größere und sich wiederholende Produktionen. Allerdings erfordert die vollautomatische Gestaltung mehr Platz und eine sorgfältige Layoutplanung.
Nicht jedes PVC-Rohr benötigt nur Gewinde. Bei der Rohrherstellung kann der nächste Prozess das Muffen, Bohren, Schlitzen, Biegen oder Markieren sein. Käufer sollten sich die gesamte Endbearbeitungslinie ansehen, bevor sie sich für einen Einfädler entscheiden. Wenn die vor- oder nachgelagerte Maschine langsam ist, verbessert ein schneller Threader möglicherweise nicht die Gesamtleistung.
DEMASUNs Die automatische, energiesparende PVC-Kunststoffrohr-Muffenmaschine wird zum Muffen von PVC-Rohren verwendet und bietet R-Typ-, U-Typ- und Quadrattyp-Optionen. Diese Art von Informationen ist nützlich, da Muffen und Gewinde in verwandten Rohrendbearbeitungsprojekten auftreten können, selbst wenn die genaue Endverbindung unterschiedlich ist.
Für Rohre, die vor oder nach der Endbearbeitung Löcher benötigen, a Die Perforationsmaschine für PE-PVC-Rohre kann Teil des Gesamtproduktionsplans werden. Für Unternehmen, die orientierte PVC-Rohre herstellen, ist ein Die Produktionslinie für OPVC-Rohre könnte ein umfassenderes vorgelagertes System sein, das in Betracht gezogen werden sollte.
Auswahlfaktor |
Warum es wichtig ist |
Aktion des Käufers |
|---|---|---|
Rohrdurchmesser |
Definiert Klemmung, Werkzeugzugriff und Maschinenkapazität |
Teilen Sie Zeichnungen und Muster |
Rohrlänge |
Legt Rahmengröße, Stützen und Zuführmethode fest |
Bestätigen Sie die minimale und maximale Länge |
Thread-Typ |
Werkzeugwechsel für interne oder externe Bearbeitung |
Stellen Sie einen Fitting- oder Gewindestandard bereit |
Materialqualität |
Die PVC-Steifigkeit beeinflusst das Schneidverhalten |
Testen Sie echtes Produktionsmaterial |
Automatisierungsgrad |
Wirkt sich auf Arbeitsaufwand, Zykluszeit und Stellfläche aus |
Wählen Sie je nach Chargengröße halbautomatisch oder vollautomatisch |
Ein PVC-Einfädler sollte häufige Fehler wie ungleichmäßige Gewindetiefe, raue Gewindekanten, Risse am Rohrende, geschmolzene Oberflächenmarkierungen, exzentrische Gewinde und eine instabile Gewindeanfangsposition verhindern. Während der Produktion sehen diese Mängel vielleicht nicht gravierend aus, können aber später zu Montageproblemen führen.
Der Testprozess sollte reale Montageprüfungen umfassen. Überprüfen Sie nicht nur das Aussehen des Gewindes. Schrauben Sie das Rohr in die passende Armatur. Überprüfen Sie den Sitz, die Glätte, die Dichtfläche und ob das Rohr den vorgesehenen Einbaubedingungen entspricht.
Halbautomatische Geräte sind praktisch, wenn der Bediener Flexibilität benötigt. Die Anpassung an unterschiedliche Rohrgrößen und kürzere Chargenaufträge ist einfacher. Vollautomatische Geräte sind praktisch, wenn das Werk eine kontinuierliche Produktion mit weniger manueller Handhabung wünscht. Das beste Design hängt von der Losgröße, der Rohrlänge, dem Platz und der Arbeitsanordnung ab.
Wenn eine Fabrik viele Rohrtypen in einer Schicht verarbeitet, bietet eine halbautomatische CNC-Steuerung möglicherweise die beste Balance. Wenn eine Fabrik ein oder zwei Rohrgrößen in großen Mengen produziert, kann die automatische Zuführung und Entnahme im Laufe der Zeit zu einer größeren Arbeitsersparnis führen.
Gewindeschneidmaschinen arbeiten mit Spänen, Staub, Fräsern, Klammern und beweglichen Teilen. Bediener sollten den Schneidbereich reinigen, Werkzeuge inspizieren, Spannflächen überprüfen und Führungsteile frei von Schmutz halten. Abgenutzte Fräser können selbst bei korrektem CNC-Programm zu schlechten Gewinden führen.
Die Schulung sollte Programmauswahl, sicheres Laden, Rohrunterstützung, ungewöhnliche Geräusche, Spanentfernung, Werkzeugwechsel und Not-Aus-Verfahren umfassen. Eine Maschine mit guter Kontrolle braucht dennoch einen disziplinierten täglichen Betrieb.
Ein Rohrmuster ist oft nützlicher als eine schriftliche Beschreibung. Dadurch kann der Lieferant die tatsächliche Oberflächenhärte, Wandstabilität, Endform und Montageanforderungen erkennen. Wenn der Kunde sowohl ein unbearbeitetes Rohr als auch ein fertiges Gewindemuster zur Verfügung stellen kann, wird die Maschinenkonstruktion viel genauer. Das fertige Muster zeigt das gewünschte Ergebnis, während das unbearbeitete Muster zeigt, was die Maschine bewältigen muss.
Bei PVC-Rohrprojekten sollte die Probenvorbereitung das kürzeste Rohr, das längste Rohr und jede Rohrgröße umfassen, die schwer zu halten ist. Wenn die Fabrik unterschiedliche PVC-Formulierungen verwendet, sollten Proben von jeder Rezeptur getestet werden. Eine Maschine, die gut mit einem starren Rohr funktioniert, benötigt möglicherweise eine andere Fräsereinstellung für ein anderes Rohr mit einem anderen Schlagzähmodifikator oder einer anderen Wandstruktur.
Käufer sollten auch das mit dem Gewinderohr verwendete Fitting, die Kappe oder das Verbindungsstück bereitstellen. Dies ermöglicht eine Probemontage nach dem Schneiden. Ein Gewinde sieht zwar glatt aus, der eigentliche Test besteht jedoch darin, ob es richtig einrastet und den Produktionsanforderungen entspricht. Bei der Probemontage können Probleme mit dem Gewindeanfang, der Steigung, der Tiefe und der Rechtwinkligkeit des Rohrendes aufgedeckt werden.
Eine PVC-Rohrgewindeschneidmaschine benötigt Arbeitsraum zum Beladen, Entladen fertiger Rohre, Spanreinigung, Werkzeugwartung und Bedienerbewegung. Wenn die Maschine zu nah an Wänden oder anderen Geräten aufgestellt wird, kann es für Bediener schwierig sein, lange Rohre sicher zu laden. Bei automatischen Systemen muss vor der Fertigung Platz für Sensoren, Schutzvorrichtungen und Zuführgeräte eingeplant werden.
Die Schutzvorrichtungen sollten zur Bewegung des Fräsers und des Rohrs passen. Bediener sollten während des Betriebs nicht in den Schneidbereich greifen. Not-Aus-Taster, übersichtliche Bedienfelder und ein sicherer Zugang für Wartungsarbeiten machen die tägliche Produktion zuverlässiger. Eine Maschine, die sicher und leicht zu reinigen ist, bleibt in der Regel länger präzise, da der Bediener sie ordnungsgemäß warten kann.
Bei der Auswahl einer Einfädler- und Schneidemaschine für PVC-Rohre geht es nicht nur um den Kauf von CNC-Geräten. Es geht darum, die Maschine an das Rohr anzupassen. PVC-Durchmesser, Wandstärke, Rohrlänge, Gewindeform, Automatisierungsgrad und Produktionsrhythmus beeinflussen alle die beste Lösung.
DEMASUN kann entsprechend der tatsächlichen Rohrgröße, den Gewindeanforderungen und dem Produktionsprozess des Kunden geeignete Rohrgewindeschneidegeräte bereitstellen. Für einige Fabriken ist eine halbautomatische CNC-Maschine die richtige Antwort. Für andere ist ein vollautomatischer CNC-gesteuerter Einfädler effizienter. Die richtige Wahl beginnt mit genauen Rohrdaten und einem klaren Produktionsziel.
